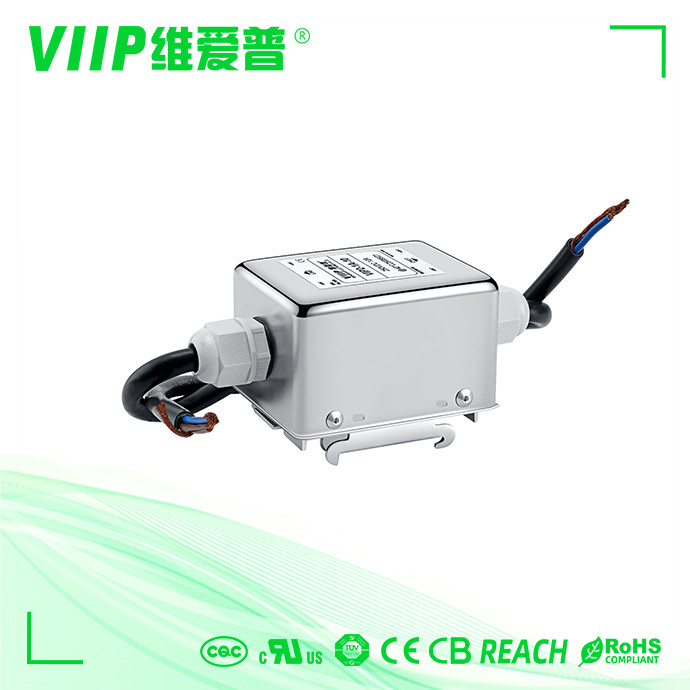

Schakelaarvoeding gelijkstroom EMI Filters 50A 2250VDC 150Khz-30Mhz

Merknaam:	VIIP
Modelnummer:	Vip2-1B-50
MOQ:	100 PCs
Prijs:	Onderhandelbaar
Verpakking:	333318
Betalingsvoorwaarden:	T/T, de Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE TUV UL ROHS REACH

Overdrachtsfunctie:

DC EMI-FILTER

Nominale spanning:

0-250VDC

Huidig:

Sollicitatie:

DC-apparatuur

Levering vermogen:

2000 PCs binnen 10-15 dagen

Markeren:

2250VDC gelijkstroom-voedingfilter

Gelijkstroom EMI Filters 50A 2250VDC

30Mhz gelijkstroom EMI Filters 50A

Productbeschrijving

switch voeding DC power line noise filter emi filter 50A

Snel detail:

Modelnummer	VIP2-1B-50
Plaats van herkomst	China
Overdrachtsfunctie	Lage pas
Spanning testen	gelijkstroom
Geval	Metalen hoes
Sollicitatie	schakelaarvoeding, SPC-uitwisseling en ander gelijkstroom elektrisch apparaat

Beschrijving

DC-filters voor algemeen gebruik met goede dempingsprestaties bij frequentiebereik 150Khz-30Mhz

ONDERDEELNUMMER: VIP2-1B-50

KENMERKEN:

(1) SPANNINGSGEBIED .................................................. 0-380VDC

(2) HUIDIGE BEOORDELING:..................................................

BIJ 380VDC .....50A RMS Max.

(3) WERKFREQUENTIE: 0-400Hz

(4) HIPOT BEOORDELING (VOOR EEN MINUUT)

EEN LIJN NAAR GROND 2250 VDC

B.LIJN NAAR LIJN ....... 500VDC

(5) IR:100M ohm BIJ 500VDC ELKE INGANG OF UITGANG NAAR AARDE

(6) TEMPERATUURBEREIK: -25°C -+85°C

Specificaties:

Onderdeelnr.	Nominale stroom [A]	Fysieke afmetingen	Elektrische schema's	Terminals			Gewicht [g]
VIP2-2A-01	1A	Figuur 1	Figuur 1	- - -	- - -	0	95
VIP2-2A-03	3A	Figuur 1	Figuur 1	- - -	- - -	0	95
VIP2-2A-06	6A	Afb. 1/Afb.2	Figuur 1	- - -	0	0	95/175
VIP2-2A-10	10 A	Figuur 2	Figuur 1	- - -	0	- - -	175
VIP2-2B-20	20A	Afb.3	Figuur 2	M4	- - -	- - -	320
VIP2-2B-30	30	Afb.3	Figuur 2	M6	- - -	- - -	320
VIP2-2B-50	50	Afb.4	Figuur 2	M6	- - -	- - -	1400
VIP2-2B-100	100A	Afb.4	Figuur 2	M8	- - -	- - -	2000

Terminal:

Schakelaarvoeding gelijkstroom EMI Filters 50A 2250VDC 150Khz-30Mhz 0

Nominale spanning	0-250VDC		Nominale stroom: IR		0.5A-300A
Spanning testen	gelijkstroom		Klimatologische categorie		25/085/21 (-25°C/+85°C Vochtige warmtetest gedurende 21 dagen)

Elektrische schema's

Schakelaarvoeding gelijkstroom EMI Filters 50A 2250VDC 150Khz-30Mhz 1

Mechanische Afmeting (Eenheid: mm)

Schakelaarvoeding gelijkstroom EMI Filters 50A 2250VDC 150Khz-30Mhz 2

	EEN	B	C	D	E	F	G	H	l	J	K	L	M	N	Q
1A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

3A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--
6A
	51	51	29	73		73	63		Φ4.5	--	25	10	22	15.5	6 3*0 8

10 A	51	51	29	73	--	73	63	--	Φ4.5	--	25	10	22	15.5

20A	73	56	45	97	--	105	87	--	Φ4.8	--	24	28.5	12	3.3	M4

30A	73	56	45	97	--	114	87	--	Φ4.8	--	24	28.5	12	3.6	M6

50A	150	105	60	--	135	190	90	120	Φ4.0	6	50	35	15	3.1	M6

100A	200	127	80	--	170	264	116	150	Φ6.0	9	70	50	30	9	M8

tolerantie	1	1	1	1	1	1	±1	0 5	1	±1	0 5	0 5	0 5		0 5

Toepassingen:

schakelaarvoeding, SPC-uitwisseling en ander gelijkstroom elektrisch apparaat

Schakelaarvoeding gelijkstroom EMI Filters 50A 2250VDC 150Khz-30Mhz 3
