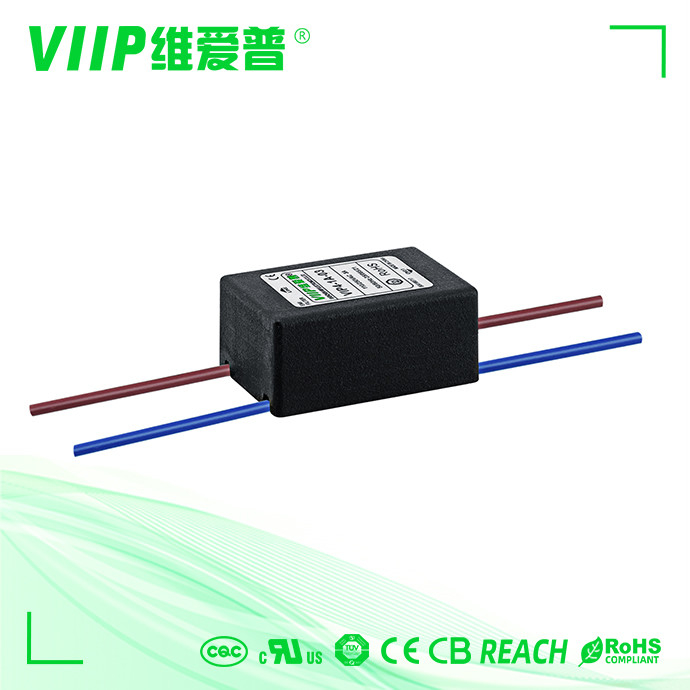

Name: 30A één Lijn Emi Filter van Stadiumemi suppression filter 30-100dB AC
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: Vip4-1B-30
Price: 14.05 USD
Availability: InStock

Merknaam:	VIIP
Modelnummer:	Vip4-1B-30
MOQ:	Overeen te komen
Prijs:	Onderhandelbaar
Verpakking:	333318
Betalingsvoorwaarden:	T/T, de Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE TUV UL ROHS REACH

Nominale stroom:

30A

Type:

EMI-onderdrukkingsfilter

Certificering:

CE ROHS

Lijn aan lijn:

1450VDC

Sollicitatie:

Elektronische apparatuur

Pakkettype:

Opbouwmontage

Levering vermogen:

2000 PCs binnen 10-15 dagen

Markeren:

30A één Stadium EMI Suppression Filter

100dB AC Lijn Emi Filter

30A EMI Suppression Filter 30dB

Productbeschrijving

30 Ampère EMI Suppression Filter, Elektromagnetische Interferentiefilter

Snel Detail:

Plaats van Oorsprong	China
ModelNumber	Vip4-1B-30
Inputimpedantie	50Ω
Toevoegingsverlies	30-100dB
Lijn - - lijn	1760VDC
Nominale Centrumfrequentie	150KHZ~30MHZ
Certificaat	ISO9001 CE ROHS CUL TUV
Werkende Frequentie	50/60HZ
Temperatuurwaaier	25 / 085/21

Filters van één stadium de gemeenschappelijke wijze met uitstekende affect. Algemeen doelac filters met goede verminderingsprestaties bij frequentiegebied 150khz-30Mhz

Tabelleert van enige faseemi filter:

Artikelnummer.	Geschatte Stroom [A]	250VAC/50Hz @ 20C Lekkagestroom [mA]	Fysieke Afmetingen	Elektroschema's	Terminals			Gewicht [g]
Artikelnummer.	Geschatte Stroom [A]	250VAC/50Hz @ 20C Lekkagestroom [mA]	Fysieke Afmetingen	Elektroschema's	schroef	eindblok	draden	Gewicht [g]
VIP4-1A-01	1A	<0>	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP4-1A-03	3A	<0>	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0>	Fig. 1	Fig. 1	- - -	- - -	0	65
Vip4-1a-10	10A	<0>	Fig. 2	Fig. 1	- - -	0	- - -	75
Vip4-1B-06	6A	<1>	Fig. 3/Fig4	Fig. 2	M4	0	- - -	140
Vip4-1B-10	10A	<1>	Fig. 3/Fig4	Fig. 2	M4	0	- - -	170
Vip4-1B-20	20A	<1>	Fig. 3/Fig4	Fig. 2	M4	0	- - -	170
Vip4-1B-30	30A	<1>	Fig. 5	Fig. 2	M6	- - -	- - -	320
Vip4-1B-50	50A	<2>	Fig. 5	Fig. 2	M6	- - -	- - -	600
Vip4-1B-100	100A	<2>	Fig. 5	Fig. 2	M8	- - -	- - -	1380
Vip4-1B-150	150A	<2>	Fig. 5	Fig. 2	M10	- - -	- - -	1900
Vip4-1B-200	200A	<2>	Fig. 5	Fig. 2	M10	- - -	- - -	1900

Elektroschema:

30A één Lijn Emi Filter van Stadiumemi suppression filter 30-100dB AC 0

Mechanische Afmeting (Eenheid: mm)

		A	B	C	D	E	F	G	H		K	L	M	N	p	Q
Vip4-1B		51	51	29	73	-	73	63	-	Φ4.5	25	10	22	-	15.5	6.3*0.8
	6A								-
		51	51	29	86	-	86	63	-	Φ4.5	25	10	9	3.4	15.5	M4
									-
		51	51	29	73	-	73	63	-	Φ4.5	25	10	22	-	15.5	6.3*0.8
	10A								-
		51	51	29	86	-	86	63	-	Φ4.5	25	10	22	3.4	15.5	M4
									-
		51	51	29	73	-	73	63	-	Φ4.5	25	10	22	-	15.5	6.3*0.8
	20A
		51	51	29	84	-	84	63	-	Φ4.5	25	20	8.5	2.5	-	M4

	30A	63	51	38	85	-	104	75	-	Φ5.0	25	25	9	3.8	-	M6

	50A	96	80	42	-	105	137	50	95	Φ4.0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	M10

Tolerantie		±1	±1	土 1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5

Toepassingen:

1. Elektro en elektronisch materiaal

2. Medische apparatuur

3. Datacommateriaal

4. Administratie automatisering materiaal

Taggen:

Details Van De Producten
