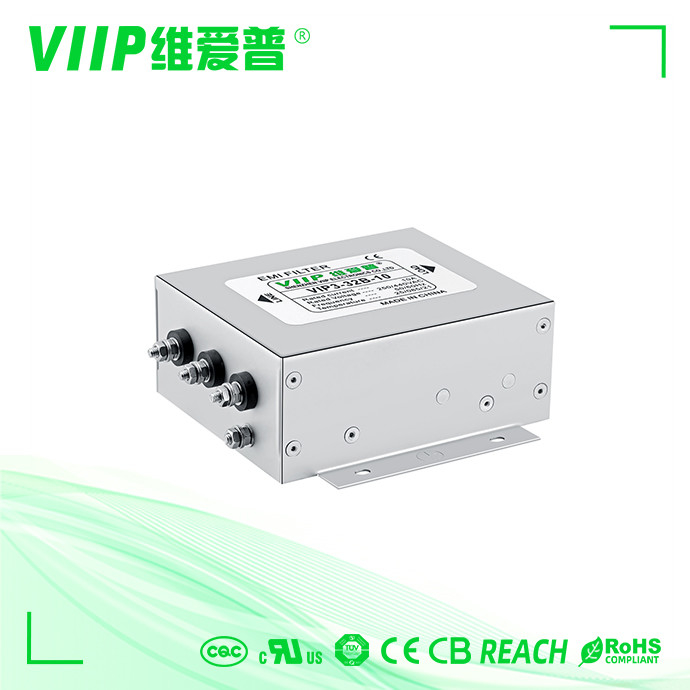

50A 3 Fase EMI Filter, de Lijnfilter In drie stadia van het Energiebeheersysteem

Merknaam:	VIIP WeiAiPu
Modelnummer:	Vip3-32b-50
MOQ:	1 stuks
Prijs:	Onderhandelbaar
Verpakking:	333318
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

CE TUV UL CQC

Productnaam:

AC 3 FASEemi FILTERS

Geschatte stroom:

Type:

EMC Filter

Nominale spanning:

110/250VAC

Certificering:

CE ROHS

Toevoegingsverlies:

60dB-90dB

Invoerimpedantie:

500VDC/100MOHM MIN

Frequentiebereik:

150 kHz tot 30 GHz

Bergingstemperatuur:

-40°C~+85°C

Posten:

EMI Filter

Werkfrequentie:

50/60Hz

Nominale middenfrequentie:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Afmetingen:

Verschilt naar model

Haven:

Shenzhen

Beëindigingsstijl:

Slijppen

Nominale stroom:

Verschillend

Gewicht:

290 g tot 1000 g

Isolatieweerstand:

≥ 100 MΩ

RoHS-conform:

- Ja, dat klopt.

Vochtigheid:

≤ 95% RH

Levering vermogen:

2000 PCs binnen 10-15 dagen

Markeren:

60dB 3 Fase EMI Filter

90dB 3 Fase EMI Filter

50A Lijnfilter in drie stadia

Productbeschrijving

50A 3 de Filter van Faseemi filter three phase line voor Energiebeheersysteem

Beschrijving:

1, schatte stromen van 0,5 aan 2000A

2, Hoge verminderingsprestaties tot 30 Mhz

3, Voltageclassificatie 440VAC voor goedkeuring wereldwijd

4, Goedkeuring: CE, ROHS

5, 520V AC, 690V AC kunnen facultatief zijn

Specificatie:

Punt	3 fase EMI Filter
Model	3 fase EMI Filter - VIP3-Reeks
Origineel van land	China
Pakkettype	De oppervlakte zet op
Nominale het werk Frequentie	150K-30MHZ
Toevoegingsverlies	60~90dB
Inputimpedantie	50Ω
Nominale spanning	380V/440V
Huidig	50A
Het werk Temperatuur	40°C
Klimaatcategorie	25 / 085/21
Werkende Frequentie	50/60HZ
Lijn - - lijn	2250VDC
Lijn aan Grond	2700VDC
	110VAC/60HZ 1.4mA
MOQ	5pcs
Haven	Shenzhen
Belangrijke Tijd	3~15 dagen voor Lage Pas EMI Filter

Specificaties:

50A 3 Fase EMI Filter, de Lijnfilter In drie stadia van het Energiebeheersysteem 0

50A 3 Fase EMI Filter, de Lijnfilter In drie stadia van het Energiebeheersysteem 1

Eigenschappen:

Bescherming tegen interferentie van voltage.
Geavanceerde filtrerende kringen in twee stadia met hoogte die bestand toroidal inductors verzadigen
Aangepaste producten volgens de eisen van de klant

Typische Toepassingen:

Toepassingen die vermindering met hoge frekwentie vereisen
Hoge machtskantoorbenodigdheden
Bureau en gegevensverwerkende apparatuur
medische apparatuur
datacom materiaal

Elektroschema:

Tabelleert:

Artikelnummer.	Geschatte Stroom [A]	250VAC/50Hz@20C Lekkagestroom [mA]	Fysieke Afmetingen	Elektroschema's	Termial	Gewicht [g]
Vip3-32b-10	10A	<4 OmA="">	Fig. 2	Fig1	M4	1400
Vip3-32b-20	20A	<4 OmA="">	Fig. 2	Fig1	M4	1400
Vip3-32b-50	50A	<60ma>	Fig. 2	Fig. 1	M6	1600
VIP3-32B-100	100A	<60ma>	Fig. 2	Fig1	Lidstaten	3700
VIP3-32B-150	150A	<60ma>	Fig. 2	Fig1	M10	7000
VIP3-32B-200	200A	<60ma>	Fig. 2	Fig1	M10	7000
VIP3-32C-06	6A	<4 OmA="">	Fig. 2	Fig. 2	M4	650
Vip3-32c-10	10A	<4 OmA="">	Fig1	Fig. 2	M4	650
Vip3-32c-20	20A	<10 OmA="">	Fig1	Fig. 2	M4	1400
Vip3-32c-50	50A	<15 OmA="">	Fig. 2	Fig. 2	M6	3200

Mechanische Afmeting (mm):

50A 3 Fase EMI Filter, de Lijnfilter In drie stadia van het Energiebeheersysteem 2

		A	B	C	E	F	G	H		J	K	L	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolerantie		±1	±1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5
