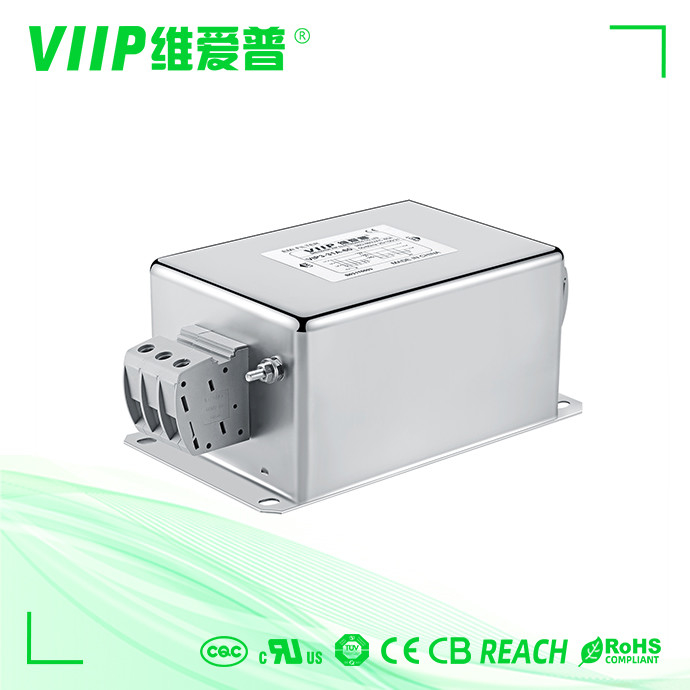

20A TUV Ce keurde het Systeem van 3 Faseemi filter for power management goed

Merknaam:	VIIP WeiAiPu
Modelnummer:	Vip3-32c-20
MOQ:	1 stuks
Prijs:	Onderhandelbaar
Verpakking:	333318
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

CE TUV UL CQC

Overdrachtfunctie:

Algemeen Doel

Nominale spanning:

110/250VAC

Geschatte stroom:

toepassing:

energiebeheersysteem

Geval:

Metaal

Productnaam:

3 fase EMI Filter

Invoerimpedantie:

500VDC/100MOHM MIN

Frequentiebereik:

150 kHz tot 30 GHz

Bergingstemperatuur:

-40°C~+85°C

Posten:

EMI Filter

Werkfrequentie:

50/60Hz

Nominale middenfrequentie:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Afmetingen:

Verschilt naar model

Haven:

Shenzhen

Beëindigingsstijl:

Slijppen

Nominale stroom:

Verschillend

gewicht:

290 g tot 1000 g

Isolatieweerstand:

≥ 100 MΩ

RoHS-conform:

- Ja, dat klopt.

Vochtigheid:

≤ 95% RH

Levering vermogen:

2000 PCs binnen 10-15 dagen

Markeren:

250VAC 3 Fase EMI Filter

20A 3 Fase EMI Filter

Ce EMI Filter In drie stadia

Productbeschrijving

20A TUV Ce keurde het beheersysteem van 3 Faseemi filter for power goed

3 faseemi Filterbeschrijving:

geschikt voor drie lijnvoeding in drie stadia

compacte structuur, eenvoudige en tijdbesparende installatie, speciaal geschikt voor toepassingen met beperkte ruimte, hoogst rendabel

Specificatie

Punt	3 faseemi Filter
Model	Vip3-32c-20
Overdrachtfunctie	Lage Pas
Pakkettype	De oppervlakte zet op
Nominale Centrumfrequentie	150K-30MHZ
Toevoegingsverlies	60~90dB
Inputimpedantie	50Ω
Nominale spanning	110V/250V
Geschatte Stroom	20A
Milieutemperatuur	40°C
Temperatuurwaaier	25 / 085/21
Werkende Frequentie	50/60HZ
Lijn - - lijn	2250VDC
Lijn aan Grond	2700VDC
Maximumlekkagestroom	Maximum 250VAC/60HZ 0.8mA
MOQ	1pcs
Toepassingen	Lasermateriaal
belangrijke tijd	5~15 weekdagen

Beschrijving van 3 faseemi filter:

Geschatte stroom: 0.5-2000A

Facultatieve medische versies (h-type)

Soldeerselhandvat, nagel of eindblokverbinding (over 250A is het koperbar)

Douane-specifieke versies op verzoek

Geschikt voor drie-lijn voeding in drie stadia

VIP3-32C de reeksen zijn filters in twee stadia bestaand uit één gemeenschappelijke wijze en één d1fferential-wijze met verbeterd het filtreren effect van de d1fferential-wijzeinterferentie

Uitstekend gemeenschappelijk en differentieel wijze het filtreren effect voor interferance van 10KHz aan 30MHz

520VAC of 690VAC-facultatieve hoogspanningsversies

Elektroschema:

Tabelleert:

Artikelnummer.	Geschatte Stroom [A]	250VAC/50Hz@20C Lekkagestroom [mA]	Fysieke Afmetingen	Elektroschema's	Termial	Gewicht [g]
Vip3-32b-10	10A	<4 OmA="">	Fig. 2	Fig1	M4	1400
Vip3-32b-20	20A	<4 OmA="">	Fig. 2	Fig1	M4	1400
Vip3-32b-50	50A	<60ma>	Fig. 2	Fig. 1	M6	1600
VIP3-32B-100	100A	<60ma>	Fig. 2	Fig1	Lidstaten	3700
VIP3-32B-150	150A	<60ma>	Fig. 2	Fig1	M10	7000
VIP3-32B-200	200A	<60ma>	Fig. 2	Fig1	M10	7000
VIP3-32C-06	6A	<4 OmA="">	Fig. 2	Fig. 2	M4	650
Vip3-32c-10	10A	<4 OmA="">	Fig1	Fig. 2	M4	650
Vip3-32c-20	20A	<10 OmA="">	Fig1	Fig. 2	M4	1400
Vip3-32c-50	50A	<15 OmA="">	Fig. 2	Fig. 2	M6	3200

Mechanische Afmeting (mm):

		A	B	C	E	F	G	H		J	K	L	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolerantie		±1	±1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5

Toepassingen:

Gebruikte wijd allerlei elektroeenheid met ⛛ verbindingsstijl, zoals drukmachine, verpakkingsmachine, textielmateriaal, de industrieairconditioner, UPS, medische apparatuur .etc
