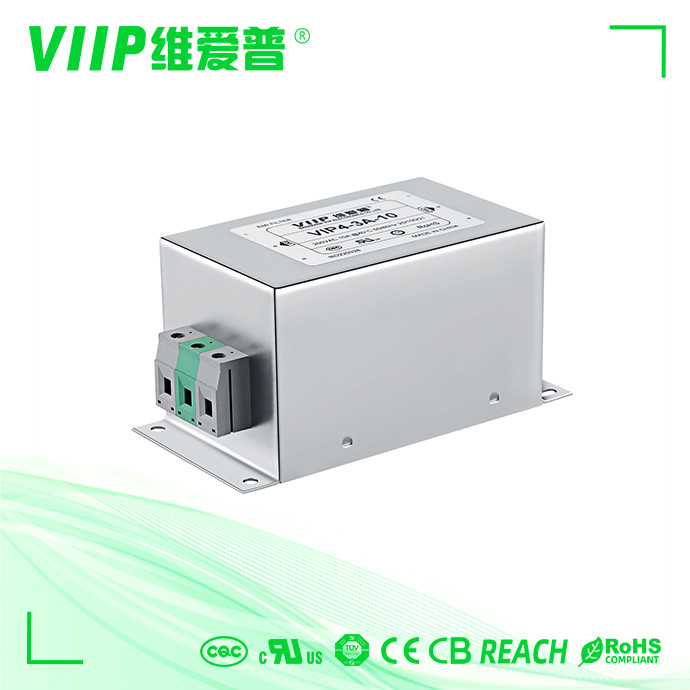

Name: Enkelfasige EMI Power Line-filters voor IT- en netwerksystemen
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: Vip4-1B-06
Price: 6.00 USD
Availability: InStock

Merknaam:	VIIP WeiAiPu
Modelnummer:	Vip4-1B-06
MOQ:	1 stuks
Prijs:	Onderhandelbaar
Verpakking:	333318
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE TUV UL CQC

Nominale stroom:

Type:

EMC-filter

Overdrachtsfunctie:

AC EMI-filter

Nominale middenfrequentie:

150 KHz ~ 30 MHz

Certificering:

CE ROHS

Sollicitatie:

Medische apparatuur

Invoerimpedantie:

500VDC/100MOHM MIN

Invoerimpedantie:

500VDC/100MOHM MIN

Frequentiebereik:

150 kHz tot 30 GHz

Bergingstemperatuur:

-40°C~+85°C

Posten:

EMI Filter

Werkfrequentie:

50/60Hz

Nominale middenfrequentie:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Afmetingen:

Verschilt naar model

Haven:

Shenzhen

Beëindigingsstijl:

Slijppen

Nominale stroom:

Verschillend

gewicht:

290 g tot 1000 g

Isolatieweerstand:

≥ 100 MΩ

RoHS-conform:

- Ja, dat klopt.

Vochtigheid:

≤ 95% RH

Levering vermogen:

2000 PCs binnen 10-15 dagen

Markeren:

EMC EMI Power Line-filters

6A EMI Power Line-filters

150KHZ eenfase EMI-filter

Productbeschrijving

Hoogwaardige eenfasige EMI-lichtlijnfilters voor algemeen gebruik

Hoogwaardige eenfasige EMI-lichtlijnfilters voor algemeen gebruikSnel detail:

Plaats van herkomst	China
Modelnummer	VIP4-1B-06
Ingangsimpedantie	50Ω
linsertie verlies	30-100dB
Lijn aan lijn	1760VDC
Nominale middenfrequentie	10 KHZ ~ 30 MHZ
Certificaat	ISO9001 CE ROHS TÜV
Werk frequentie	50/60HZ
Temperatuurbereik	25/085/21

Functies en voordelen voorAC enkelfasig emi-filter:

150 kHz一30 MHz breedbandfiltering met hoge efficiëntie, verbetert met name het laagfrequente filtereffect tussen 10 KHz en 150 KHz.

Speciaal ontworpen voor de overdracht van militair materieel via CE102 in GJB151A/152A

Specificaties voor AC enkelfasig emi-filter:

Enkelfasige EMI Power Line-filters voor IT- en netwerksystemen 0

Enkelfasige EMI Power Line-filters voor IT- en netwerksystemen 1

Hoogwaardige eenfasige EMI Power Line-filters voor algemene doeleinden in tabelvorm

Onderdeelnr.	Nominale stroom [A]	250VAC/50Hz bij 20C Lekstroom [mA]	Fysieke afmetingen	Elektrische schema's	Terminals			Gewicht [g]
Onderdeelnr.	Nominale stroom [A]	250VAC/50Hz bij 20C Lekstroom [mA]	Fysieke afmetingen	Elektrische schema's	schroef	aansluitblok	draden	Gewicht [g]
VIP1-1A-01	1A	<0.5mA	Figuur 1	Figuur 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0.5mA	Figuur 1	Figuur 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0.5mA	Figuur 1	Figuur 1	- - -	- - -	0	65
VIP1-1A-10	10 A	<0.5mA	Figuur 2	Figuur 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1.0mA	Afb. 3/Afb. 4	Figuur 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1.0mA	Afb. 3/Afb. 4	Figuur 2	M4	0	- - -	170
VIP4-1B-20	20A	<1.0mA	Afb. 3/Afb. 4	Figuur 2	M4	0	- - -	170
VIP4-1B-30	30A	<1.0mA	Afb. 5	Figuur 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2.0mA	Afb. 5	Figuur 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	Afb. 5	Figuur 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	Afb. 5	Figuur 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	Afb. 5	Figuur 2	M10	- - -	- - -	1900

		EEN	B	C	D	E	F	G	H		K	L	M	N	p	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6,3*0,8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6,3*0,8
	10 A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6,3*0,8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8.5	2.5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3.8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	M10

Toleranties		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5
