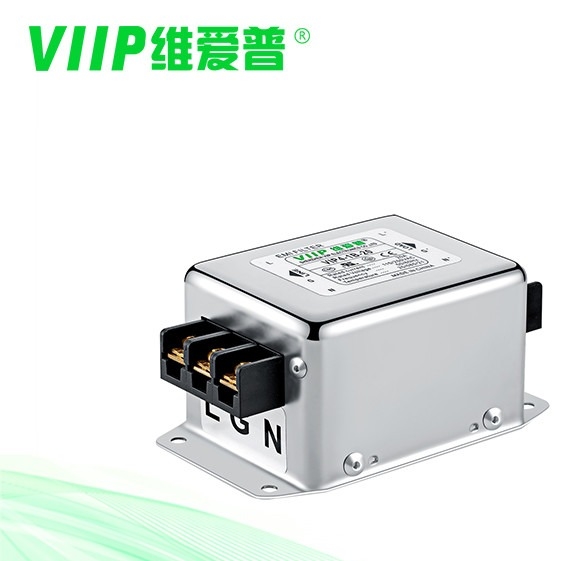

10 KHZ-30 MHZ Common Mode EMI Filter Enkele Fase Voor Diagnostische Apparatuur

Merknaam:	VIIP WeiAiPu
Modelnummer:	VIP4-2B-06
MOQ:	1 stuks
Prijs:	Onderhandelbaar
Verpakking:	333318
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE TUV UL CQC

Nominale stroom:

Type:

EMC-filter

Overdrachtsfunctie:

AC EMI-filter

Nominale middenfrequentie:

10 KHZ ~ 30 MHZ

Certificering:

CE ROHS

Sollicitatie:

Militaire uitrusting

Invoerimpedantie:

500VDC/100MOHM MIN

Frequentiebereik:

150 kHz tot 30 GHz

Bergingstemperatuur:

-40°C~+85°C

Posten:

EMI Filter

Werkfrequentie:

50/60Hz

Nominale middenfrequentie:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Afmetingen:

Verschilt naar model

Haven:

Shenzhen

Beëindigingsstijl:

Slijppen

Nominale stroom:

Verschillend

Gewicht:

290 g tot 1000 g

Isolatieweerstand:

≥ 100 MΩ

RoHS-conform:

- Ja, dat klopt.

Vochtigheid:

≤ 95% RH

Levering vermogen:

2000 PCs binnen 10-15 dagen

Markeren:

10KHZ Common Mode EMI-filter

30MHZ Common Mode EMI-filter

Diagnostische apparatuur Eenfase EMI-filter

Productbeschrijving

10KHZ-30MHZ EMI-filters Common Mode Single Phase voor diagnostische apparatuur

VIP4-2B-03(B042W0910) Rev 4.0.pdf

10KHZ-30MHZ EMI-filters Common Mode Single Phase voor diagnostische apparatuurSnel detail:

Plaats van herkomst	China
Modelnummer	VIP4-2B-06
Ingangsimpedantie	50Ω
linsertie verlies	30-100dB
Lijn aan lijn	1760VDC
Nominale middenfrequentie	10 KHZ ~ 30 MHZ
Certificaat	ISO9001 CE ROHS cUL TUV
Werk frequentie	50/60HZ
Temperatuurbereik	25/085/21

10KHZ-30MHZ EMI-filters Common Mode Single Phase voor diagnostische apparatuur Kenmerken en voordelen:

Meer dan twee niveaus van fitering.10 kHz一30 MHz breedbandfiltering met hoge efficiëntie, verbetert met name het laagfrequente filtereffect tussen 10 KHz en 150 KHz.

Speciaal ontworpen voor de overdracht van militair materieel via CE102 in GJB151A/152A

10KHZ-30MHZ EMI-filters Common Mode Single Phase voor diagnostische apparatuur Specificaties:

10 KHZ-30 MHZ Common Mode EMI Filter Enkele Fase Voor Diagnostische Apparatuur 0

Tabellen

Onderdeelnr.	Nominale stroom [A]	250VAC/50Hz bij 20C Lekstroom [mA]	Fysieke afmetingen	Elektrische schema's	Terminals			Gewicht [g]
Onderdeelnr.	Nominale stroom [A]	250VAC/50Hz bij 20C Lekstroom [mA]	Fysieke afmetingen	Elektrische schema's	schroef	aansluitblok	draden	Gewicht [g]
VIP4-2A-01	1A	<0.5mA	Figuur 2	Figuur 1	- - -	- - -	0	95
VIP4-2A-03	3A	<0.5mA	Figuur 2	Figuur 1	- - -	- - -	0	95
VIP4-2A-06	6A	<0.5mA	Figuur 2	Figuur 1	- - -	- - -	0	95
VIP4-2A-10	10 A	<1.0mA	Afb4	Figuur 1	- - -	0	- - -	170
VIP4-2B-06	6A	<1.0mA	Afb4	Figuur 2	M4	0	- - -	170
VIP4-2B-10	10 A	<1.0mA	Afb4	Figuur 2	M4	0	- - -	170
VIP4-2B-20	20A	<1.0mA	Afb4	Figuur 2	M4	0	- - -	321
VIP4-2B-50	50A	<2.0mA	Afb. 5	Figuur 2	M6	- - -	- - -	1400
VIP4-2B-100	100A	<2.0mA	Afb. 5	Figuur 2	M6	- - -	- - -	2000
VIP4-2B-200	200A	<2.0mA	Afb. 5	Figuur 2	M8	- - -	- - -	3000
VIP4-2C-01	1A	<0.5mA	Figuur 1	Afb. 3	M10	- - -	0	65
VIP4-2C-03	3A	<0.5mA	Figuur 2	Afb. 3	M10	- - -	0	95
VIP4-2C-06	6A	<1.0mA	Afb4	Afb. 3	M4	0	- - -	175
VIP4-2C-10	10 A	<1.0mA	Afb4	Afb. 3	M4	0	- - -	175
VIP4-2C-20	20A	<1.0mA	Afb. 5	Afb. 3	M4	- - -	- - -	600
VIP4-2C-50	50A	<2.0mA	Afb. 5	Afb. 3	M6	- - -	- - -	1600

FAQ:
Vraag: Biedt u een op maat gemaakt product aan?
A: Ja, we kunnen naar behoefte een nieuwe mal ontwikkelen als u ons de monsters of tekeningen en specificaties kunt verstrekken.

Vraag: Bent u een ISO9001-fabrikant?
A: Ja, wij zijn een professionele fabrikant van het ontwerpen en produceren van EMI-filters sinds 2009.

Vraag: Hoe lang is de levertijd?
A: Wij zorgen voor een snelle levering.Over het algemeen duurt het 2-5 dagen voor monsters;10 tot 15 voor kleine bestellingen, 15-25 dagen voor massaproductie na ontvangst van uw aanbetaling.De specifieke levertijd is afhankelijk van de artikelen en de hoeveelheid van uw bestelling.Contacteer ons alsjeblieft
