3 fase EMI Filter

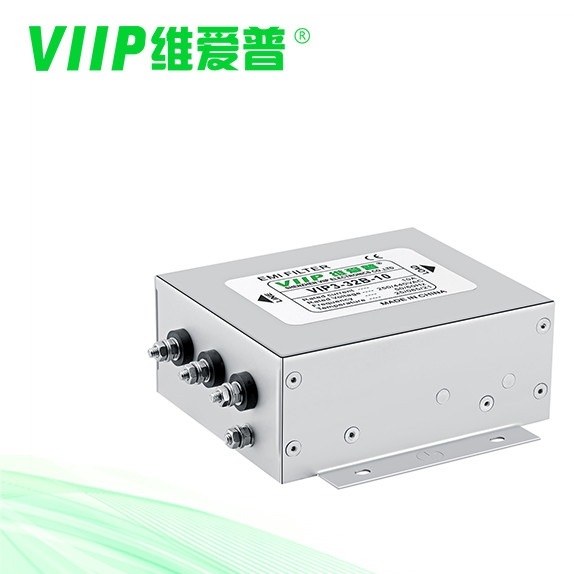

Informatiebeveiliging 380V 440V 3-fasen EMI-filter met schroef

Alle Categorieën

Vlakke Ferrietkern

Neem contact met ons op

Miss. Vicky Lee

vip6@szviip.com

19925448748

Contact opnemen

Informatiebeveiliging 380V 440V 3-fasen EMI-filter met schroef

Merknaam:	VIIP WeiAiPu
Modelnummer:	VIP3-32B-100
MOQ:	1 stuks
Prijs:	Onderhandelbaar
Verpakking:	333318
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE TUV UL CQC

Overdrachtsfunctie:

Algemeen doel

Nominale stroom:

Geval:

Metaal

Productnaam:

Common-mode EMI/RFI-filter

Nominale middenfrequentie:

50/60 Hz

Temperatuurbereik:

25/085/21

Invoerimpedantie:

500VDC/100MOHM MIN

Frequentiebereik:

150 kHz tot 30 GHz

Frequentiebereik:

150 kHz tot 30 GHz

Bergingstemperatuur:

-40°C~+85°C

Posten:

EMI Filter

Werkfrequentie:

50/60Hz

Nominale middenfrequentie:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Afmetingen:

Verschilt naar model

Haven:

Shenzhen

Beëindigingsstijl:

Slijppen

Nominale stroom:

Verschillend

Gewicht:

290 g tot 1000 g

Isolatieweerstand:

≥ 100 MΩ

RoHS-conform:

- Ja, dat klopt.

Vochtigheid:

≤ 95% RH

Levering vermogen:

2000 stuks binnen 10-15 dagen

Markeren:

3-fase EMI-filter 440V

3-fase EMI-filter 380V

Schroef 3-fase EMI-filter

Productbeschrijving

380V 440V 3-fasen EMI-filter met blokaansluiting voor informatiebeveiliging

Beschrijving:

geschikt voor driefasige drielijns voeding

compacte structuur, eenvoudige en tijdbesparende installatie, speciaal geschikt voor toepassingen met beperkte ruimte, zeer kosteneffectief

Specificatie

Item	3 fase emi-filter
Model	VIP3-32B-100
Overdrachtsfunctie	Lage pas
Pakkettype	Opbouwmontage
Nominale middenfrequentie	150K-30MHZ
Invoegverlies	60~90dB
Ingangsimpedantie	50Ω
Nominale spanning	110V/250V
Nominale stroom	100A
Omgevingstemperatuur	40°C
Temperatuurbereik	25/085/21
Werk frequentie	50/60HZ
Lijn naar lijn	2250VDC
Lijn naar grond	2700VDC
Maximale lekstroom	250VAC/60HZ 0.8mA Max
MOQ	1 stuk
toepassingen	Laserapparatuur
toonaangevende tijd	5~15 weekdagen

Meer details:

Nominale stroom: 0,5-2000A

Optionele medische versies (H-type)

Soldeerschoen, bout of klemmenblokaansluiting (meer dan 250A is het een koperen staaf)

Op maat gemaakte specifieke uitvoeringen op aanvraag

Geschikt voor driefasige drielijns voeding

De VIP3-32B-serie bestaat uit tweetraps common-mode hoogwaardige driefasige drielijnsfilters

De VIP3-32C-serie bestaat uit tweetrapsfilters bestaande uit één gemeenschappelijke modus en één differentiële modus met verbeterd filtereffect van de differentiële modusinterferentie

Uitstekend gemeenschappelijke en differentiële filtereffect voor interferentie van 10 KHz tot 30 MHz

520VAC of 690VAC hoogspanningsversies optioneel

Onderdeelnr.	Nominale stroom [A]	250VAC/50Hz bij 20C Lekstroom [mA]	Fysieke afmetingen	Elektrische schema's	Terminals	Gewicht [g]
VIP3-32B-10	10 A	<4.0mA	Figuur 2	Figuur 1	M4	1400
VIP3-32B-20	20A	<4.0mA	Figuur 2	Figuur 1	M4	1400
VIP3-32B-50	50A	<6.0mA	Figuur 2	Figuur 1	M6	1600
VIP3-32B-100	100A	<6.0mA	Figuur 2	Figuur 1	M8	3700
VIP3-32B-150	150A	<6.0mA	Figuur 2	Figuur 1	M10	7000
VIP3-32B-200	200A	<6.0mA	Figuur 2	Figuur 1	M10	7000
VIP3-32C-06	6A	<4.0mA	Figuur 2	Figuur 2	M4	650
VIP3-32C-10	10 A	<4.0mA	Figuur 1	Figuur 2	M4	650
VIP3-32C-20	20A	<10.0mA	Figuur 1	Figuur 2	M4	1400
VIP3-32C-50	50A	<10.0mA	Figuur 2	Figuur 2	M6	3200

Elektrisch schema:

Informatiebeveiliging 380V 440V 3-fasen EMI-filter met schroef 0

Mechanische Afmeting (Eenheid: mm)

Informatiebeveiliging 380V 440V 3-fasen EMI-filter met schroef 1

		EEN	B	C	E	F	G	H	l	J	K	L	M	N	p	Q
VIP3-32B	10 A	120	100	50	130	153	60	115	Φ4.0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	M4

	50A	150	105	60	135	190	90	120	Φ4.0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ6.0	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ8.0	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ8.0	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4.0	6	42	26	9	32	29 5	M4

	10 A	96	80	42	105	130	50	95	Φ4.0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	M4

	50A	200	127	80	170	240	116	150	Φ6.0	9	70	50	20	31	46	M6

tolerantie		1	1	1	1	±1	0 5	0 5	0 5	0 5	0 5	0 5	0 5	0 5	0 5

Toepassingen:

Op grote schaal gebruikt allerlei elektrische eenheden met ⛛ verbindingsstijl, zoals printmachine, verpakkingsmachine, textielapparatuur, industriële airconditioner, UPS, medische apparatuur enz.

FAQ

Over VIIP
Vraag: Bent u manafacturer of handelsmaatschappij?
Shenzhen VIIP is een fabrikant van EMI/EMC-producten in Shenzhen, Guangdong, China.

Over producten
Vraag: Welke certificering heeft u voor uw producten?
We hebben CE ROHS FCC enzovoort.
Vraag: Wat is uw MOQ?
Het hangt af van verschillende items, we hebben een laag MOQ-verzoek, omdat we een groot magazijn hebben voor voorraadbestellingen.
Vraag: Welke verzendingswijzen ondersteunt u voor levering?
Wij ondersteunen verzending door de lucht, over zee en per spoor.

Over voorbeeldbestelling
Vraag: Kan ik een voorbeeldbestelling krijgen voor uw producten?
A: Ja, we bieden productmonsters aan, inclusief gemengde monsters.
