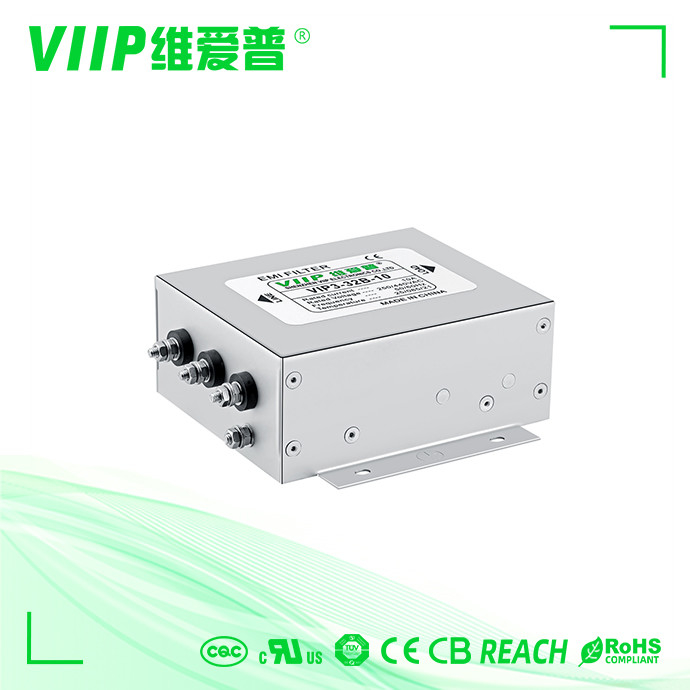

Name: AC-ingang laagdoorlaatruisfilter, 3-fasen EMI-filter voor omvormer
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP3-31A-40
Price: 25.00 USD
Availability: InStock

Merknaam:	VIIP WeiAiPu
Modelnummer:	VIP3-31A-40
MOQ:	1 stuks
Prijs:	Onderhandelbaar
Verpakking:	333318
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE TUV UL CQC

Productnaam:

AC 3 FASE EMI-FILTERS

Nominale spanning:

110/250VAC

Nominale stroom:

40A

MOQ:

5 st

Type:

EMC-filter

Sollicitatie:

Elektronische apparatuur

Invoerimpedantie:

500VDC/100MOHM MIN

Frequentiebereik:

150 kHz tot 30 GHz

Bergingstemperatuur:

-40°C~+85°C

Posten:

EMI Filter

Werkfrequentie:

50/60Hz

Nominale middenfrequentie:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Afmetingen:

Verschilt naar model

Haven:

Shenzhen

Beëindigingsstijl:

Slijppen

Nominale stroom:

Verschillend

Gewicht:

290 g tot 1000 g

Isolatieweerstand:

≥ 100 MΩ

RoHS-conform:

- Ja, dat klopt.

Vochtigheid:

≤ 95% RH

Levering vermogen:

2000 stuks binnen 10-15 dagen

Markeren:

EMI laagdoorlaatruisfilter

laagdoorlaatruisfilter omvormer

40A 3-fasen EMI-filter

Productbeschrijving

Laagdoorlaatfilter Ruisfilters AC 3-fase ingang EMI-filter voor omvormer

Beschrijving:

1, Nominale stromen van 0,5 tot 2000A

2, Hoge dempingsprestaties tot 30 MHz

3, Voltage rating 440VAC voor wereldwijde acceptatie

4, Goedkeuringen: CE, ROHS

Specificatie:

Item	VIIP 3-fase 3-lijns EMI-filter
Onderdeel nummer	VIP3-31A-40
Nominale spanning	250/440VAC, 50/60Hz
Werk frequentie	Gelijkstroom tot 60 Hz
Nominale stromen	3~200A@40°C
Hipot-beoordeling	LL 2250VDC
	LG 2700VDC
Klimatologische categorie	-25°C~+85°C (25/85/21)
Ontwerp dat overeenkomt met	UL1283, CSA C22.2 Nr.8,
	IEC/EN 60939,
	CQCGB 15288/GB 15287-2008
Ontvlambaarheid	UL 94V-0

Specificaties:

Onderdeelnr.	Nominale stroom [A]	250VAC/50Hz bij 20C Lekstroom [mA]	Fysieke afmetingen	Elektrische schema's	Terminals	Gewicht [g]
VIP3-31A-06	6A	<2.0mA	Figuur 1	Figuur 1	M4	380
VIP3-31A-10	10 A	<2.0mA	Figuur 1	Figuur 1	M4	510
VIP3-31A-20	20A	<2.0mA	Figuur 1	Figuur 1	M4	600
VIP3-31A-30	30A	<2.0mA	Figuur 1	Figuur 1	M6	640
VIP3-31A-40	40A	<2.0mA	Figuur 1	Figuur 1	M6	640
VIP3-31A-50	50A	<3.0mA	Figuur 2	Figuur 1	M6	1000
VIP3-31A-80	80A	<7.0mA	Figuur 2	Figuur 1	M8	3000
VIP3-31A-100	100A	<7.0mA	Figuur 2	Figuur 1	M8	3000
VIP3-31A-150	150A	<7.0mA	Figuur 2	Figuur 1	M10	3200
VIP3-31A-200	200A	<7.0mA	Figuur 2	Figuur 1	M10	3200

Elektrisch schema:

AC-ingang laagdoorlaatruisfilter, 3-fasen EMI-filter voor omvormer 0

Mechanische Afmeting (Eenheid: mm)

	EEN	B	C	E	F	G	H	l	J	K	L	M	N	p	Q
6A	72	65	38	85	106	45	75	Φ4.0	6	40	26	12	42	22 5	M4

10 A	72	65	38	85	106	45	75	Φ4.0	6	40	26	12	42	22 5	M4

20A	72	65	38	85	104	45	75	Φ4.0	6	40	26	12	3 3	22 5	M4

30A	96	80	42	105	137	50	95	Φ4.0	6	42	26	9	3 6	29 5	M6

40A	96	80	42	105	137	50	95	Φ4.0	6	42	26	9	36	29 5	M6

50A	120	100	50	130	160	60	115	Φ4.0	6	50	28	10	3 1	25	M6

80A	200	127	80	170	264	116	150	Φ6 0	9	70	50	20	9	46	M8

100A	200	127	80	170	264	116	150	Φ6 0	9	70	50	20	9	46	M8

150A	200	127	80	170	264	116	150	Φ6 0	9	70	50	20	48	46	M10

200A	200	127	80	170	263	116	150	Φ6 0	9	70	50	20	44	46	M10

tolerantie	1	±1	±1	1	1	0 5	0 5	0 5	0 5	0 5	0 5	0 5	0 5	±0 5

Toepassingen:

zoals een printmachine

verpakkingsmachine

textiele uitrusting

industrie airconditioner

UPS

medische uitrusting

Onze service

Steekproef

Monsterprijs: onderhandelen

Steekproeftijd: 3 ~ 5 dagen

Betaling

---Betalingsvoorwaarden: Western Union, T/T

---Vergeet niet om de juiste contactgegevens voor levering achter te laten.
