EMC EMI Filter

20A 50/60HZ EMC EMI-filter Elektrisch vermogen Filtermateriaal voor apparatuur

Alle Categorieën

Vlakke Ferrietkern

Neem contact met ons op

Miss. Vicky Lee

vip6@szviip.com

19925448748

Contact opnemen

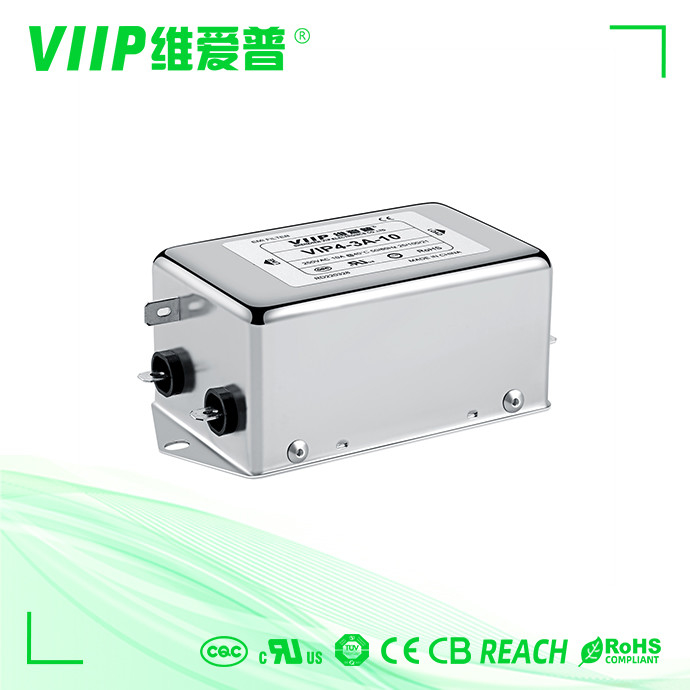

20A 50/60HZ EMC EMI-filter Elektrisch vermogen Filtermateriaal voor apparatuur

Merknaam:	VIIP WeiAiPu
Modelnummer:	Vip4-2b-10
MOQ:	1 stuks
Prijs:	Onderhandelbaar
Verpakking:	333318
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE TUV UL CQC

Type:

EMI EMC-filter

Toepassing:

opladen armatuur

Certificering:

CE ROHS,ISO; TUV

Lijn - - lijn:

1760VDC

Nominale stroom:

Temperatuurbereik:

25/085/21

Invoerimpedantie:

500VDC/100MOHM MIN

Frequentiebereik:

150 kHz tot 30 GHz

Bergingstemperatuur:

-40°C~+85°C

Posten:

EMI Filter

Werkfrequentie:

50/60Hz

Nominale middenfrequentie:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Afmetingen:

Verschilt naar model

Haven:

Shenzhen

Beëindigingsstijl:

Slijppen

Nominale stroom:

Verschillend

gewicht:

290 g tot 1000 g

Isolatieweerstand:

≥ 100 MΩ

RoHS-conform:

- Ja, dat klopt.

Vochtigheid:

≤ 95% RH

Levering vermogen:

2000 PCs binnen 10-15 dagen

Markeren:

50/60Hz EMC-EMI-filter

20A EMC-EMI-filter

EMC-EMI-filter voor apparatuur

Productbeschrijving

20A 50/60HZ EMC EMI-filter Elektrisch vermogen Filtermateriaal voor apparatuur

20A 50/60HZ EMC EMI-filter Elektrisch vermogen Filtermateriaal voor apparatuur 0

EMC-EMI-filter Snelle details:

Artikel 1	EMC-EMI-filter
Model	VIP4-2B-10
Oorsprong van het land	China
Pakkettype	Schroefmontage
Nominale centrumfrequentie	10 K-30 MHz
Invoegingsverlies	60 tot 90 dB
Invoerimpedantie	50Ω
Nominale spanning	110 V/250 V
Nominale stroom	10A
Temperatuur	40°C
Temperatuurbereik	-25°C~+85°C
Werkfrequentie	50/60HZ
Lijn tot lijn	1760VDC
Lijn naar de grond	2000VDC
Monsters	beschikbaar
MOQ	1 stuks
Prijs	Onderhandeld
Levertyd	3 tot 20 werkdagen

EMC-EMI-filterKenmerken:

1Onze wisselstroomfilters hebben een uitzonderlijke prestatie, met een sterk verbeterde verzwakking van zowel de gemeenschappelijke als de differentiële modussignalen, evenals een effectief laagfrequentiefilter.
2.We bieden veel terminalopties, waardoor u de flexibiliteit heeft om de best geschikte voor uw behoeften te kiezen.
3.We bieden een ruime keuze aan onderdelen en combinaties om te voldoen aan de unieke EMC-testvereisten van elke klant.
4Onze filters zijn ook verkrijgbaar in een 380VAC-configuratie, waardoor compatibiliteit met een breed scala aan elektrische systemen wordt gewaarborgd.

EMC-EMI-filterToepassingen:

1. Elektrische en elektronische apparatuur

2. Servomotor met één fase

3Datacomapparatuur

4. tandheelkundige apparatuur

5. Oplaadpost / apparatuur

6Elektrisch voertuig

7. Energieopslagsystemen

EMC-EMI-filterSpecificaties:

Deel nr.	Nominale stroom [A]	250VAC/50Hz @ 20C Leekstroom [mA]	Fysieke afmetingen	Elektrische schema's	Terminals			Gewicht [g]
Deel nr.	Nominale stroom [A]	250VAC/50Hz @ 20C Leekstroom [mA]	Fysieke afmetingen	Elektrische schema's	schroef	terminale blok	draad	Gewicht [g]
VIP4-2A-01	1A	< 0,5 mA	Figuur 2	Figuur 1	- Wat is er?	- Wat is er?	0	95
VIP4-2A-03	3A	< 0,5 mA	Figuur 2	Figuur 1	- Wat is er?	- Wat is er?	0	95
VIP4-2A-06	6A	< 0,5 mA	Figuur 2	Figuur 1	- Wat is er?	- Wat is er?	0	95
VIP4-2A-10	10A	< 1,0 mA	Figuur 4	Figuur 1	- Wat is er?	0	- Wat is er?	170
VIP4-2B-06	6A	< 1,0 mA	Figuur 4	Figuur 2	M4	0	- Wat is er?	170
VIP4-2B-10	10A	< 1,0 mA	Figuur 4	Figuur 2	M4	0	- Wat is er?	170
VIP4-2B-20	20A	< 1,0 mA	Figuur 4	Figuur 2	M4	0	- Wat is er?	321
VIP4-2B -50	50A	< 2,0 mA	Figuur 5	Figuur 2	M6	- Wat is er?	- Wat is er?	1400
VIP4-2B-100	100A	< 2,0 mA	Figuur 5	Figuur 2	M6	- Wat is er?	- Wat is er?	2000
VIP4-2B-200	200A	< 2,0 mA	Figuur 5	Figuur 2	M8	- Wat is er?	- Wat is er?	3000
VIP4-2C-01	1A	< 0,5 mA	Figuur 1	Figuur 3	M10	- Wat is er?	0	65
VIP4-2C-03	3A	< 0,5 mA	Figuur 2	Figuur 3	M10	- Wat is er?	0	95
VIP4-2C-06	6A	< 1,0 mA	Figuur 4	Figuur 3	M4	0	- Wat is er?	175
VIP4-2C-10	10A	< 1,0 mA	Figuur 4	Figuur 3	M4	0	- Wat is er?	175
VIP4-2C-20	20A	< 1,0 mA	Figuur 5	Figuur 3	M4	- Wat is er?	- Wat is er?	600
VIP4-2C-50	50A	< 2,0 mA	Figuur 5	Figuur 3	M6	- Wat is er?	- Wat is er?	1600

Elektrisch schema:

20A 50/60HZ EMC EMI-filter Elektrisch vermogen Filtermateriaal voor apparatuur 1

Mechanische afmeting (eenheid: mm)

20A 50/60HZ EMC EMI-filter Elektrisch vermogen Filtermateriaal voor apparatuur 2

Ons bedrijf

1.Aangepast:Wij hebben een professioneel R & D-team; ons doel is dat we niet laten klanten

en wat extra geld uitgeven.

2.Listed bedrijf: Nationale high-tech ondernemingen, merk verzekering, betrouwbare kwaliteit, en we hebben de relevante product certificeringen.

3.Rectificatietest: We werken samen met topwetenschappelijke onderzoekslaboratoria om gratis

Technische ondersteuning voor EMC-rectificatie, monsters en vrije geleidbaarheidstest.

4Grootschalige productie: Automatiseringstechnologie, grootschalige productie, geweldige prijs, uitstekende service,

Wat zijn de 4 soorten filters

De vier belangrijkste soorten filters zijn:

Low-pass filter: laat frequenties onder een bepaalde grensfrequentie passeren, terwijl frequenties boven de grens worden gedempt.

Hoogpassend filter: laat frequenties boven een bepaalde grensfrequentie passeren, terwijl frequenties onder de grens worden gedempt.

Band-pass filter: laat een specifiek frequentiebereik, bekend als de passband, passeren terwijl frequenties buiten dit bereik worden verzwakt.

Bandstopfilter (ook wel notchfilter genoemd): Verzacht een specifiek frequentiebereik, bekend als de stopband, terwijl frequenties buiten dit bereik door kunnen gaan.

Deze filters worden gewoonlijk gebruikt in verschillende elektronische systemen en signaalverwerkende toepassingen om het frequentiegehalte van signalen te controleren.
