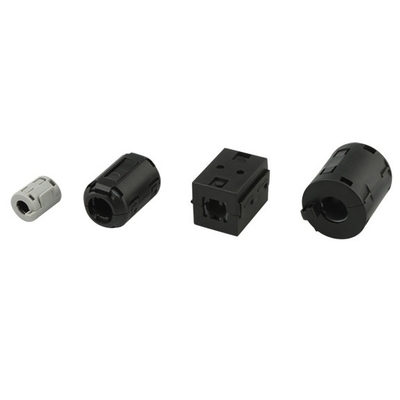

Clip-On Ferrite Ring Core RFI EMI Ruisonderdrukker Kabel Ferrite Ring Core

Snelle details:

• Plaats van oorsprong: Guangdong, China
• Merknaam: VIP
• Modelnummer:V18011B
• Type: zacht
• Samengesteld: Ferrietmagneet
• Vorm: cilindrisch
• Toepassing:Industriële magneet
• Tolerantie: ± 1%
• Levertijd: binnen 7 dagen
• Naam van het product:Clip-on Ferrite Magnetic Ring Core RFI EMI Noise Suppressor Cable Clip
• Materiaal: F9
• Impedantie:155 ohm min bij 100 MHz

RFI EMI-geluidsonderdrukkerkabelclip:EMI RFI-geluidsfilterclip;Ferrite-kern met plastic deksel; Helpt om EMI op wisselstroomleidingen te verminderen.

Ferrietkernen: Verminderen van elektromagnetische interferentie en verbeteren van signaalintegrititeit; Makkelijk te installeren, gewoon op te knippen en u krijgt een duidelijker signaal en snellere gegevensoverdracht.

Specificaties:

Toepassingen:

✔ 3,5 mm / 0,14 in (interne diameter): geschikt voor 0,06 - 0,14 in / 1,5 - 3,5 mm kabels
Toepassing: auto-dvr, headsetkabel, luidsprekerkabel, muiskabel, toetsenbordkabel, usb-kabel enz.
✔ 5 mm / 0,2 in (binnendiameter): geschikt voor kabels van 0,14 - 0,2 in / 3,5 - 5 mm
Toepassing: DVR voor auto's, luidsprekerkabel, muiskabel, toetsenbordkabel, USB-kabel, RS232-serialportcamera-kabel enz.
✔ 7 mm / 0.27in (binnendiameter): geschikt voor 0.2 - 0.27in / 5 - 7mm kabels
Toepassing: AV-kabel, coaxial audio, audio power line, IP serial port camera enz.
✔ 9 mm / 0,35 in (interne diameter): geschikt voor 0,27 - 0,35 in / 7 - 9 mm kabels
Toepassing: HDMI-kabel, VGA-kabel, DVI-kabel, elektriciteitslijn, luidsprekerkabel, industriële kabel, enz.
✔ 13 mm / 0,51 in (binnendiameter): geschikt voor kabels van 0,35 - 0,51 in / 9 - 13 mm
Toepassing: HDMI-kabel, IP-communicatielijn, DVI-kabel, VGA-kabel met overstrekking, enz.


Wat is nizn Core?

NiZn (Nickel-Zink) kernen zijn een soort magnetische kernen die worden gebruikt in verschillende elektronische en elektrische toepassingen, met name in hoogfrequente transformatoren, inductoren en andere magnetische componenten.NiZn-kernen zijn samengesteld uit een nikkel-zinc ferrietmateriaal, die specifieke magnetische eigenschappen heeft die geschikt zijn voor toepassingen in het hoogfrequentiebereik.

Belangrijkste kenmerken van NiZn-kernen zijn:

Hoge doorlaatbaarheid: NiZn-kernen hebben een hoge initiële doorlaatbaarheid, waardoor ze goed geschikt zijn voor toepassingen die een hoge inductantie en een efficiënte energietransfer bij hoge frequenties vereisen.

Lage kernverliezen: NiZn-kernen vertonen relatief lage kernverliezen bij hoge frequenties, wat bijdraagt aan hun efficiëntie in hoogfrequente toepassingen.

Frequency Response: NiZn-kernen zijn ontworpen om goed te presteren in het hoogfrequentiebereik, meestal in de frequentiebanden van MHz tot GHz.Ze worden vaak gebruikt in toepassingen zoals RF (radiofrequentie) transformatoren, filters en impedantieafsluitingen.

Saturatie-eigenschappen: NiZn-kernen hebben specifieke saturatie-eigenschappen die hen geschikt maken voor toepassingen die een hoge magnetische fluxdichtheid bij hoge frequenties vereisen.

Materiaal samenstelling: De samenstelling van NiZn-kernen bestaat uit een mengsel van nikkel- en zink-oxide, samen met andere additieven.De specifieke samenstelling en verwerking van het materiaal dragen bij aan de hoge doorlaatbaarheid en andere magnetische eigenschappen.
