EMI Ferrite Core

V180322H EMI-ferrietkern voor het isoleren van Eddy-stroomtransformatoren

Alle Categorieën

Vlakke Ferrietkern

Neem contact met ons op

Miss. Vicky Lee

vip6@szviip.com

19925448748

Contact opnemen

V180322H EMI-ferrietkern voor het isoleren van Eddy-stroomtransformatoren

Merknaam:	VIIP
Modelnummer:	V180322H
MOQ:	100 stuks
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Rohs Reach

Materiaal:

Naam van het product:

ferriet materialen

Toepassing:

voor transformatoren

Model:

V180322H

Levering vermogen:

5k één week

Markeren:

Transformator EMI Ferrietkern

V180322H EMI-ferrietkern

Isolatie van Eddy-transformator EMI-ferrietkern

Productbeschrijving

EMI Ferrietkerntransformator Ferrietkern Ferriet toroïde kern

Snelle details:

1.Model:Ferrietkern van de transformator/ferrietring van de isolator
2Deelnummer: V180322H
3.Grootte:OD=17.42mm ID=9.53mm H=28.58mm
MOQ: 100 stuks

Afmeting (mm)

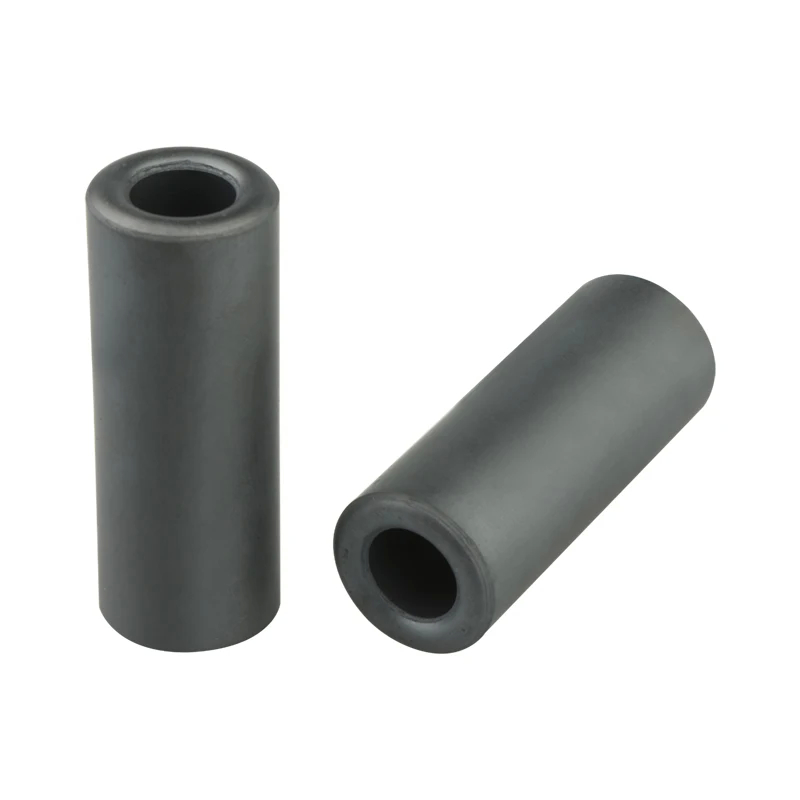

V180322H EMI-ferrietkern voor het isoleren van Eddy-stroomtransformatoren 0

Een	17.42 ± 0,5 mm
B.	28.58 土 0.75mm
C	9.53 ± 0,3 mm

Beschrijving:

Dit is een ferrietring, geen magneet.

Het heeft de eigenschappen van het isoleren van wervelstroom, lage doorlaatbaarheid en beperkende interferentie.

Elektrische kenmerken

项目 TEST ITEM +	Elektrische prestaties Elektrische kenmerken						尺寸 ((单位:毫米) DIMENSIE (eenheid:皿)
	Q	L	Zl	Z2	Z3	Z4	Een	B.	c.	D	E	F
			144REF	214	410REF		17. 42	28.58	9, 53
			- Ik heb het niet.	- Ik heb het niet.	- Ik heb het niet.		0.5	0. 75	0.3
			- Ik heb het niet.		- Ik heb het niet.		0.5	0. 75	0.3
1			138. 6	218. 2	441. 2		17. 30	28.30	9. 35
2			140. 2	228.4	440.4		17. 40	28.40	9. 37
3			140. 0	228. 2	438.2		17. 20	28.20	9.40
4			139. 7	223. 0	439.0		17. 29	28.32	9.43
5			140. 4	218. 6	440.6		17. 35	28.34	9.41
6			138. 2	218.4	441. 4		17. 36	28.28	9.45
7			139. 3	219. 1	441. 1		17. 144	28.25	9. 38
8			138.8	220.8	438.8		17. 28	28.33	9. 36
9			139. 9	221. 6	438.6		17. 27	28.29	9.44
10			140. 1	220.4	439.4		17. 19	28.31	9.41
x			139. 52	221. 67	439.87		17. 30	28.30	9.40
Y I N			y	y	y		y	y	y

Specificaties:

V180322H EMI-ferrietkern voor het isoleren van Eddy-stroomtransformatoren 1

Toepassingen:

Breed gebruikt in vermogenstransformatoren, stroomomvormers, instrumenttransformatoren, inductoren, verstoppers, ballasts, spanningsstabilisatoren en -regulatoren, lastransformatoren, breedbandtransformatoren,filters, enz.

V180322H EMI-ferrietkern voor het isoleren van Eddy-stroomtransformatoren 2

Hoe kiezen we de clip op ferriet kern

Bij het kiezen van een clip-on ferrietkern voor EMI-onderdrukking zijn er verschillende factoren om rekening mee te houden om ervoor te zorgen dat de kern effectief is voor de specifieke toepassing.

Kabeldiameter: Selecteer een ferrietkern die compatibel is met de diameter van de kabel of draad waarop deze zal worden geïnstalleerd.dus het is belangrijk om een kern te kiezen die veilig op de kabel kan plakken zonder te los of te strak te zijn.

Frequentiebereik: Bepaal het frequentiebereik van de elektromagnetische interferentie die moet worden onderdrukt.Verschillende ferrietmaterialen en kernontwerpen zijn geoptimaliseerd voor specifieke frequentiebereiken. Kies een ferrietkern die geschikt is voor het frequentiebereik van de EMI die moet worden verzacht.

Materiaal en impedantie: Ferrietkernen zijn verkrijgbaar in verschillende materialen en met verschillende impedantie-eigenschappen.Het materiaal en de impedantie van de ferrietkern moeten worden gekozen op basis van het type EMI en de impedantie van de kabel of het circuitHoger impedantieferrietkernen zijn effectiever in het onderdrukken van hoogfrequente EMI.
