Merknaam: | VIIP WeiAiPu |
Modelnummer: | Vip4-1a-10 |
MOQ: | 1 stuks |
Prijs: | Onderhandelbaar |
Verpakking: | 33*33*18 |
Betalingsvoorwaarden: | T/T |
Invoerimpedantie | 50Ω |
Modelnummer | VIP4-1A-10 |
Nominale spanning | 110 V/250 V |
Type | AC-EMI-filter |
Overdrachtsfunctie | Lage doorgang |
Nominale centrumfrequentie | 150 KHZ~30 MHz |
Gecertificeerd | ISO9001 CE ROHS cUL TUV |
MOQ | 1 PCS |
Pakkettype | Op het oppervlak gemonteerd |

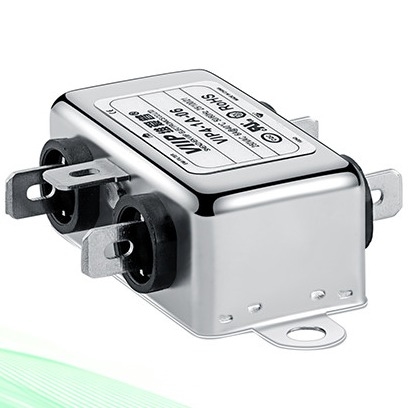

Algemene filters voor eenfasige wisselstroomleiding, gemakkelijk te installeren, beschikbaar voor kleine elektronische apparatuur en meetinstrumenten
ontworpen voor algemene toepassingen, toepassingen in de gemeenschappelijke modus en in de differentiële modus
Bescherming tegen gepulseerde, intermitterende of continue RFI's
Een hogere lijn-tot-lijndemping voor bescherming tegen gepulseerde, intermitterende of continue RFI's
FASTON, Stud, Wire Lead zijn beschikbaar
Specificaties:
Deel nr. | Nominale stroom [A] | 250VAC/50Hz @ 20C Leekstroom [mA] |
Fysieke afmetingen | Elektrische schema's | Terminals | Gewicht [g] | ||
schroef | terminale blok | draad | ||||||
VIP4-1A-01 | 1A | < 0,5 mA | Figuur 1 | Figuur 1 | - Wat is er? | - Wat is er? | 0 | 65 |
VIP4-1A-03 | 3A | < 0,5 mA | Figuur 1 | Figuur 1 | - Wat is er? | - Wat is er? | 0 | 65 |
VIP4-1A-06 | 6A | < 0,5 mA | Figuur 1 | Figuur 1 | - Wat is er? | - Wat is er? | 0 | 65 |
VIP4-1A-10 | 10A | < 0,5 mA | Figuur 2 | Figuur 1 | - Wat is er? | 0 | - Wat is er? | 75 |
VIP4-1B-06 | 6A | < 1,0 mA | figuur 3/figuur 4 | Figuur 2 | M4 | 0 | - Wat is er? | 140 |
VIP4-1B-10 | 10A | < 1,0 mA | figuur 3/figuur 4 | Figuur 2 | M4 | 0 | - Wat is er? | 170 |
VIP4-1B-20 | 20A | < 1,0 mA | figuur 3/figuur 4 | Figuur 2 | M4 | 0 | - Wat is er? | 170 |
VIP4-1B-30 | 30A | < 1,0 mA | Figuur 5 | Figuur 2 | M6 | - Wat is er? | - Wat is er? | 320 |
VIP4-1B-50 | 50A | < 2,0 mA | Figuur 5 | Figuur 2 | M6 | - Wat is er? | - Wat is er? | 600 |
VIP4-1B-100 | 100A | < 2,0 mA | Figuur 5 | Figuur 2 | M8 | - Wat is er? | - Wat is er? | 1380 |
VIP4-1B-150 | 150A | < 2,0 mA | Figuur 5 | Figuur 2 | M10 | - Wat is er? | - Wat is er? | 1900 |
VIP4-1B-200 | 200A | < 2,0 mA | Figuur 5 | Figuur 2 | M10 | - Wat is er? | - Wat is er? | 1900 |
Elektrisch schema:
Mechanische afmeting (eenheid: mm)
Eenfasige stroomfilters zijn ontworpen om elektromagnetische interferentie (EMI) te onderdrukken en de stroomkwaliteit te verbeteren in 110V/120V of 220V/230V wisselstroomsystemen (50/60Hz).
Witte goederen (huishoudelijke apparaten)
Koelkasten, airconditioners, wasmachines, magnetronen.
Smart Home & IoT-apparaten
Huisautomatiseringssystemen, slimme verlichting, beveiligingssystemen, spraakassistenten.
Slimme terminals en consumentenelektronica
POS machines, kiosken, tablets, gaming consoles, laptops.
Stroomvoorzieningssystemen
AC/DC-adapters, schakelstroomvoorzieningen, UPS (ononderbroken stroomvoorzieningen).
Energie- en energieapparatuur
Zonne-omvormers, energieopslagsystemen, EV-oplaadstations.
Elektrische en elektronische apparatuur
Industriële besturingssystemen (PLC's, servo-aandrijvingen), CNC-machines, laboratoriuminstrumenten.
Medische hulpmiddelen
Diagnostische beeldvorming (MRI, CT), patiëntmonitors, draagbare medische apparatuur.
Datacom & Telecom Equipment
Servers, routers, 5G basisstations, datacenters.
![]() |
